В этой инструкции я покажу вам, как сделать Зеркало с задней подсветкой своими руками. Некоторое время я искал готовое зеркало большого размера, но цены на них кусались, так что я решил сделать его самостоятельно.

Зеркало с подсветкой

Зеркало с подсветкой в ванной

Зеркало с подсветкой в ванной комнате

Фотографии есть не для каждого этапа (я не планировал писать статью), но я постарался подробно всё описать и сделать эскизы. Кроме того, я не стал приводить расчеты конкретных размеров, так как они могут в значительной степени отличаться, в зависимости от размера зеркала, которое вы хотите сделать.

Моё зеркало размером 114 х 76 см.

Основные этапы:

  • Изготовление рамы
  • Установка люминесцентных ламп (очень просто заменить на светодиодную ленту)
  • Изготовление декоративной рамы из багета
  • Сборка всего этого вместе

Материалы:

  • 2 люминесцентные лампы мощностью 30 Вт каждая (длина около 910 мм)
  • 2 люминесцентные лампы мощностью 18 Вт каждая (длина около 605 мм)
  • Фурнитура для люминесцентных ламп

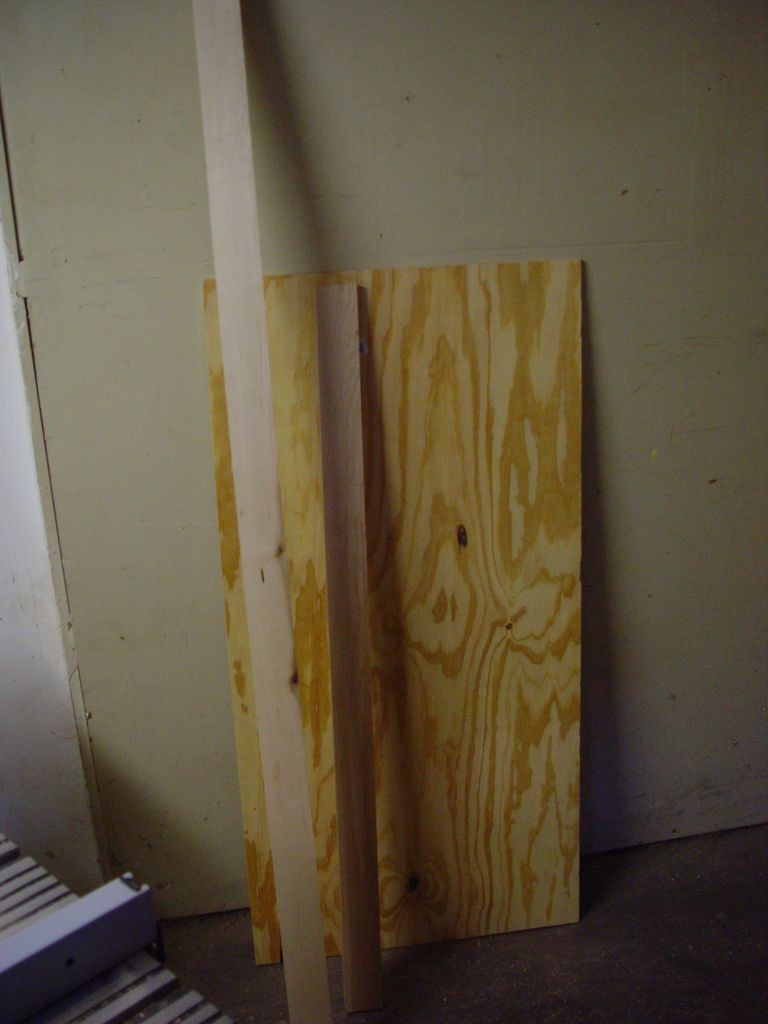

  • Брус или доска для рамы
  • Багет или декоративный профиль для обрамления (я использовал кленовую доску)
  • Зеркало
  • Фанера
  • Клей (прочитайте этикетку! Вам нужен клей пригодный для монтажа зеркал)
  • Саморезы

Этап 1: Эскиз (чертёж)

Чертеж рамы для зеркала с подсветкой

Схема подключения подсветкиОсновная идея заключается в том, что есть две рамы, одна больше другой. Меньшая рама выступает в качестве основы для крепления светильников. Большая рама (декоративная)скрывает за собой подсветку и электрику.

Этап 2: Опорная рама и Электрика

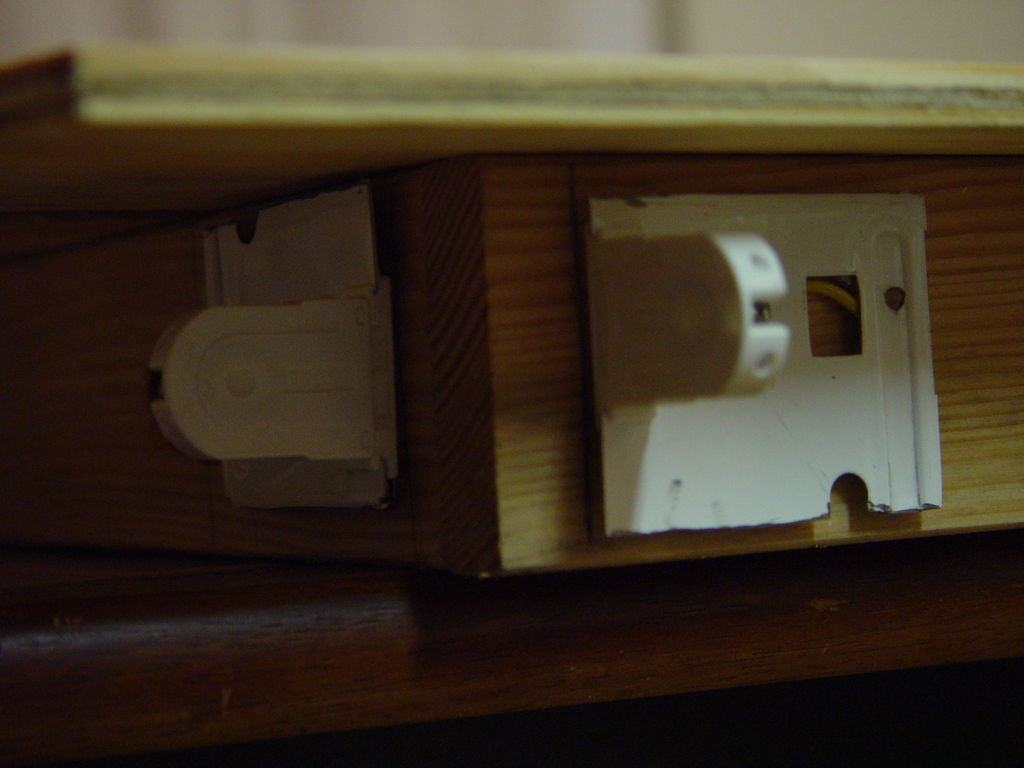

Рама с электрикой

Устройство подсветки зеркала

Это очень простая рама.

Боковые стенки достаточно длинные для того чтобы на них поместились лампы и дроссели. Достаточно широкие чтобы была возможность заменить лампы в будущем, когда зеркало будет закреплено на стене.

После того как рама будет собрана, будет необходимо просверлить несколько отверстий через которые будет проходить провода.

Как подключить люминесцентную лампу вы сможете найти на просторах интернета. Я приведу здесь достаточно наглядную картинку.

Схема подключенияФото: http://electro.narod.ru

Электрическая часть включает в себя: лампы, дроссели, стартеры, поворотные патроны и поворотные патроны с держателем стартера, клипсы для крепления ламп, провода, выключатель и вилку – все это вы найдете в электротехническом магазине.

Фурнитура для люминесцентных ламп

По-хорошему, в схему надо включать конденсатор, но я не стал этого делать. Он нужен для компенсации реактивной мощности (это снижает энергопотребление, увеличивает срок службы), емкость конденсатора вам помогут подобрать в электротехническом магазине, она зависит от дросселя, который вы используете.

Можно воспользоваться электронными дросселями, тогда вам не потребуются стартеры и конденсаторы, но они стоят существенно дороже.

Всё это можно заменить на светодиодную ленту с блоком питания. Работать с ней существенно проще, правда яркость подсветки будет при этом ниже. Я делал по старинке потому и применил люминесцентные лампы, вам рекомендовал бы светодиодную ленту.

Этап 3: Декоративная рама (обрамление)

Для обрамления я использовал кленовую доску 80х25мм. Вы можете использовать дешевый багет (если найдете) или любую другую доску.

Схема распила доски

Доска

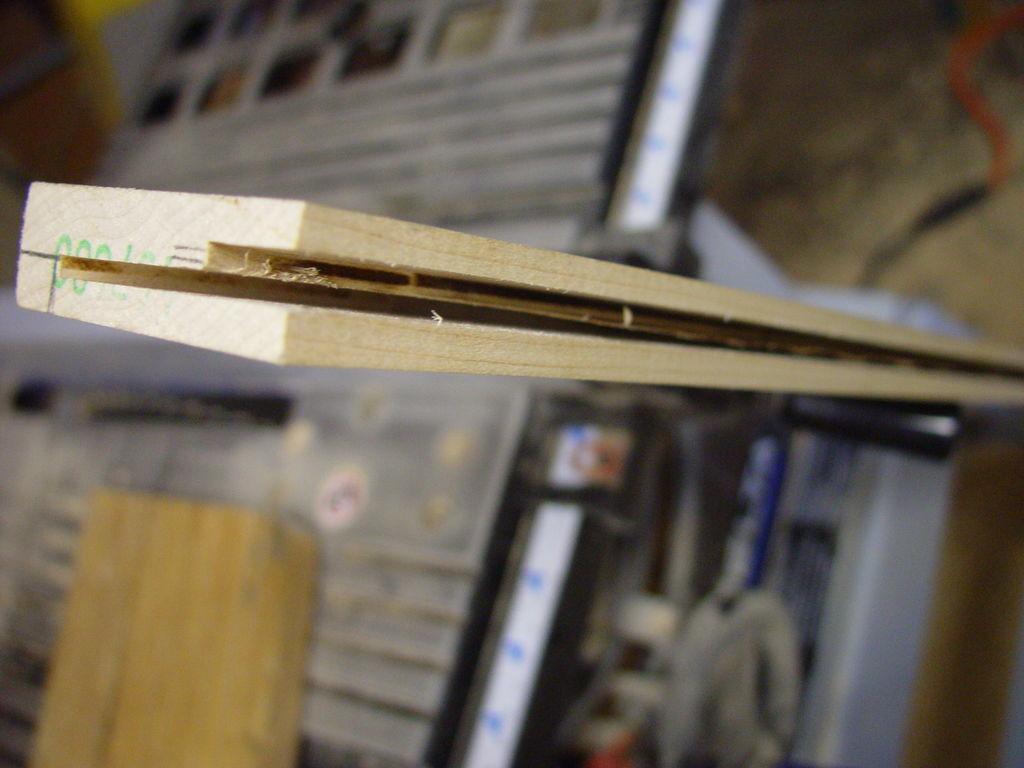

Пропил в доске

Доска с пропилами

Химия

Доски покрытые морилкой

Окончательный вид доски

Сделать доску для обрамления просто как 1,2,3 – если у вас есть доступ к стационарной циркулярной пиле.

Необходимо сделать два параллельных пропила, чтобы освободить место для зеркала и фанеры и третий пропил, чтобы удалить все лишнее.

Вот подсказка, как только вы подготовите всё для первого пропила, то сделайте его сразу на всех досках, тогда вам не придется заново всё регулировать для каждой доски и гарантирует то что поверхности досок буду совпадать.

Как только вы закончили с пропилами — время для финишной обработки.

Во-первых, обрабатываем поверхность шлифовальной шкуркой номер 220-240, чтобы избавиться от незначительных дефектов и заусенцев, затем удаляем пыль тряпкой (используйте старую майку).

После этого (рекомендую, если есть возможность):

  1. Один слой кондиционера для дерева
  2. Три слоя морилки (цвет на ваш выбор)
  3. Один слой лака

Этап 4: Установка зеркала

Схема подключения подсветкиФанера с разметкой

Вид сбоку

Зеркало от старого шкафа

Приклеиваем зеркало

Теперь пришло время прикрутить лист фанеры к основной раме (с лампами) и прикрепить к фанере зеркало.

Я вырезал фанеру на 65 мм больше (со всех сторон), чем опорная рама, чтобы скрыть всю электрику и при этом не слишком её затемнить.

Я положил раму на лист фанеры по центру, обвел раму карандашом изнутри и снаружи, затем просверлили отверстия между получившимися линии.

После этого я перевернул все вместе, убедился, что отверстия попадают на раму, и прикрутил фанеру к раме саморезами с потайной головкой. Убедитесь, что головка шурупа целиком углубилась в древесину. Зеркало будет приклеено на эту поверхность.

Я вырезал зеркало необходимого размера из зеркала от старого шкафа и «Жидкими Гвоздями» приклеил его к фанере.



Этап 5: Монтаж

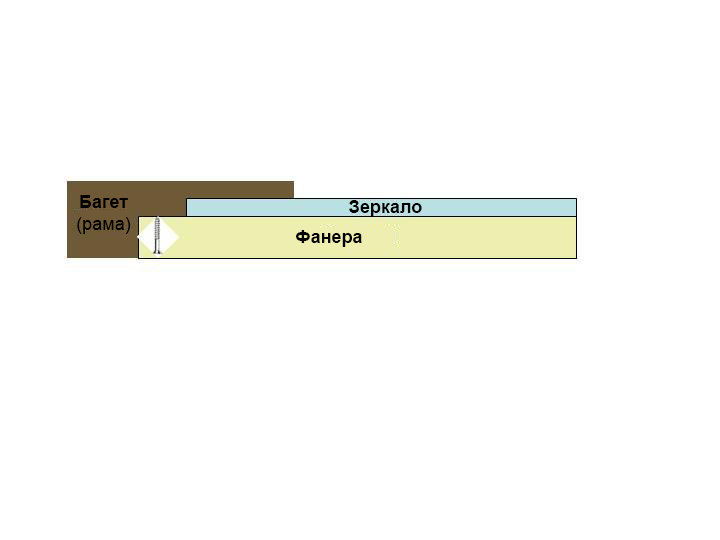

Зеркало в разрезе

Схема сверления отверстийСхема крепления зеркала

Почти готово!

Пока клей сохнет у нас есть время собрать декоративную раму. Для этого необходимо запилить все куски профиля под 45 градусов, чтобы состыковать их.

Хитрость заключается в том, чтобы прикрепить декоративную раму к фанере саморезами, но сами саморезы при этом не были видны. Простейший способ добиться этого заключается в закручивании шурупов с обратной стороны фанеры.

Просто просверлите дрелью направляющие отверстия в фанере через каждые 10 см, расположите сверху декоративную раму и с обратной стороны прикрутите небольшими шурупами, так чтобы они не прошли сквозь декоративный профиль.

Как же теперь повесить зеркало?

Как вы, наверное, уже представили, зеркало в сборе получилось довольно тяжелым. Для крепления к стене я взял доску 80х25, отрезал 1/3 верхней части под 45 градусов. Затем прикрутил меньший кусок к опорной раме зеркала, а больший к стене. Посмотрите рисунок, думаю по нему и так понятно.

Вот и всё!

Изготовление заняло у меня примерно 20-25 часов в течение пары недель. Думаю, вы справитесь гораздо быстрее.

©
